Hvat er katodu virkið tilfar?

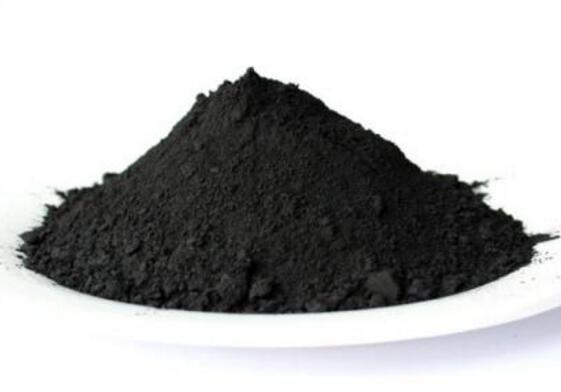

Katoduvirkið tilfar er tað pulveriseraða stoffið, sum verður nýtt í positivu elektroduni hjálitiumjon battarísum goymir og sleppur litiumjónum út undir løðingar- og útløðingarringrásum. Hesi tilfar, vanliga metaloxid, sum innihalda litium saman við umskiftismetallum sum nikkel, mangan og kobolt, avgera orkutættleikan, ringrásartíðina og trygdar eginleikarnar hjá einum battaríi.
Katodan stendur fyri 30-40% av samlaða kostnaðinum hjá eini LIB-kyknu og umboðar tann dýrasta einstaka komponentin. Undir battarívirksemi flyta litiumjonir millum katodu- og anodulagið-flyta seg til katoduna undir útløðing fyri at framleiða elstreym, og koma síðani aftur til anoduna undir løðing.
Evnafrøðiliga samansetingin aftanfyri battarívirksemið
Katoduvirkin tilfar er litium samansett við skiftismetaloxidum í krystalliskum strukturum, sum loyva afturvendandi litium-ion interkalatión. Tey fimm primæru katodukemiini, sum ráða yvir marknaðinum, bjóða hvør sær serstakar avrikisprofilar.
Litiumnikkelmangankoboltoxid (NMC) hevur trý metall í ymiskum lutfalli-vanligar formuleringar eru NMC 111 (javnpartar), NMC 622, og NMC 811 (høg-nikkel). Nikkelið gevur høgan orkutættleika, mangan stuðlar strukturellum stabiliteti, og koboltið økir um leiðsluna og leingir um ringrásarlívið. NMC 811 gevur 180-200 mAh/g kapasitet við orkutættleika, sum røkkur upp á 260 Wh/kg, og ger tað til tað valda valið til langtrøkkandi el-akfør.
Litiumjarnfosfat (LFP) brúkar nógv jarn og fosfat í staðin fyri sjáldsamt kobolt og nikkel. Við frymlinum LiFePO4 virkar henda kemiin við lægri spenningi (3,2V nominelt) men skara framúr í termiskum stabiliteti og trygd. LFP battarí tola yvir 2.000 løðingargongdir og sleppa ikki súrevni út undir termiskum rýmingum, og tað minkar munandi um eldvandan. Í 2023 tók LFP 40% av alheims katodumarknaðinum, drivið av nýtsluni í kinesiskum elbilum og orkugoymsluskipanum.
Litiumkoboltoxid (LCO) var upprunaliga litium-ion katodutilfarið, sum Sony handilsførdi í 1991. Meðan tað bjóðar hægsta orkutættleika millum katodusløgini, líður LCO undir vánaligum hitastabiliteti við høgum løðingartilstandi og avmarkaðum ringrásarlívi. Nýtslan av henni er í stóran mun flutt til brúkaraelektronikk sum snildfonir og farteldur, har plásskrevjandi vigar upp um kostnaðaratlit.
Litiumnikkelkobolt aluminiumoxid (NCA) inniheldur vanliga 80% nikkel, 15% kobolt og 5% aluminium. Tesla var undangongufólk í at taka NCA í nýtslu í el-akførum, og nýtti sín høga orkutættleika, sum líktist NMC, men við betri hitastabiliteti enn rein nikkelkemi. NCA vísir tó framskundaða niðurbróting við høgum løðingartilstandi, sum krevur varligar battarístýringarskipanir.
Litiummanganoxid (LMO) myndar ein trí-dimensionellan spinelbygnað, sum ger tað møguligt at fáa høga effektframleiðslu og framúr góða trygd. Hóast lægri orkutættleika enn nikkel-baseraðar katodur, ger hitastabiliteturin og lági kostnaðurin hjá LMO tað hóskandi til elverktøk og medisinsk tól, sum krevja høgar útlátstíðir.

Framleiðslugongd: Frá forstøðuevnum til battarí-pulvur av floksflokki
Katoduvirkið tilfarsframleiðsla fevnir um eina fleir-stigs høga-hita fast-tilstands reaktiónstilgongd, sum krevur nágreiniliga stýring av samanseting, partiklustødd og krystalliskum bygnaði.
Tilgongdin byrjar við forkatoduvirknum tilfari (pCAM) syntesu. Fyri NMC-katodur verða metalsulfat av nikkel, mangan og kobolti upployst í upploysing og co-útfeld sum blandað metalhydroxid í rørdum reaktorum. pH-stýring undir hesum krystalliseringsstiginum er avgerandi-ein skifting á einans 0,1 pH kann broyta partikluformologi og støddbýti munandi. Hydroxid-útfellið verður sílað, vaskað og turkað til at framleiða pCAM-pulvurið.
Hesin forstøðuevnið verður síðani blandað við litiumhydroxidi ella litiumkarbonati í nágreiniligum lutfalli og hitað til 700-900 stig í súrevnisríkaðum lofthavi í 12-24 tímar. Hetta kalsineringsstigið rekur óreinindi burtur og myndar samanhangandi metal-oxidkrystallar við tí lagbygnaði, sum er neyðugur til litium-ion-interkalatión. Sinterhitin, atmosferusamansetingin og upphitingartíðin avgera elektrokemisku eginleikarnar og termiskan stabilitet hjá endaliga tilfarinum.
Eftir sintur verður katodutilfarið undir knúsing og flokking fyri at fáa markpartiklustøddbýtið-vanliga 5-20 mikrometrar. Framleiðarar framleiða ymiskar partiklustøddir fyri at maksimera tættleikan av virknum tilfari, sum er klætt á katodustreymsavnarar. Summar formuleringar fáa eyka yvirflatuhúð ella dopant til at økja um leiðsluna og ringrásarlívið.
Nýggjari nýhugsanir hava einfaldað hesa siðbundnu fløktu tilgongdina. NOVONIX mentist ein alt-turran, null-burturkastsyntesuhátt, sum heilt burturbeinir forstigið, og umskapar rámetalfóður beinleiðis til lidnar NMC-katodur. Hendan patenteraða tilgongdin minkar um kapitalkostnaðin við næstan 30% og virkiskostnaðin við umleið 50%, samstundis sum hon brúkar 27% minni orku enn vanligir háttaløg.

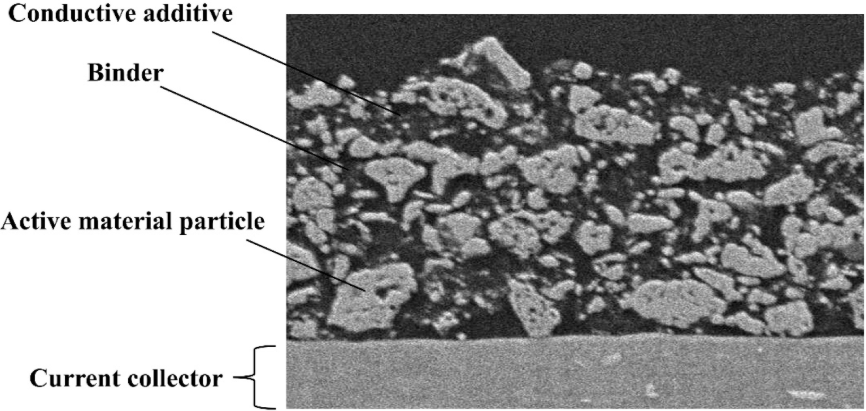

Seinasta stigið skapar katoduslør við at blanda virkna tilfarspulvurið við leiðandi tilsetingarevnum (vanliga kolsvart), bindandi evnum (vanliga polyvinylidenfluorid ella PVDF), og upploysandi evnum (N-metyl-2-pyrrolidon ella NMP). Hendan slørið verður klætt á alufolie streymsavnarar, turkað í ovnum fyri at taka burtur upploysandi evni, og kalendrað gjøgnum rullur fyri at fáa einsháttaða tjúkd-vanliga 70 mikrometrar, sum innihalda 15 mg/cm2 av virknum tilfari.
Kostnaðarbúskapur og marknaðardynamikk
Katodutilfar umboða einasta størsta kostnaðardrívaran í battaríframleiðsluni. Í 2024 kostar NMC 811 katoduvirkið tilfar 109 dollarar fyri kilowatt-tíman, og er tað 53% av samlaða kostnaðinum av cellutilfari og 30% av fullfíggjaðum battarípakkakostnaði. LFP katodur kosta munandi minni við $ 21,90 / kWh í 2023, har litiumkarbonat umboðar 90% av tí talinum við $ 19,60 / kWh.
Marknaðurin fyri katodutilfar kom upp á 55 milliardir dollarar í 2024 við árligum eftirspurningi uppá meira enn 2.800 kilotons. Marknaðarframskrivingarnar meta um vøkstur úr 19,5 milliardum dollarum í 2024 til 52,4 milliardir dollarar í 2034, sum svarar til ein samanlagdan árligan vøkstur uppá 10,7%. Henda útbyggingin er fyrst og fremst drivin av eftirspurninginum eftir battaríum til el-akfør, sum fór upp um 14 milliónir eindir seldar um allan heimin í 2023.
Kina ræður yvir katoduframleiðsluni við yvir 60% av alheims framleiðsluorkuni, og síðani koma Suðurkorea og Japan við tilsamans 25% parti. Men munandi kapasitetsvíðkan er í gongd í Evropa og Norðuramerika. Schwarzheide-verkið hjá BASF í Týsklandi byrjaði áðrenn handilsliga framleiðslu av há-nikkelkatodutilfari í 2023, og miðaði eftir at framleiða 100 kilotons árliga í 2025. Í USA setti felagsskapurin hjá LG Chem og General Motors Ultium CAM í 2024, við ætlanum um at tvífalda kapasitetin til 60 kilotons í 2025.
Rávøruprísirnir ávirka katodukostnaðin munandi. Litiumkarbonatprísirnir hava sveiggjað ógvusliga-hækkað til met í 2022 áðrenn teir minkaðu í 2023-2024, tá nýtt útboð kom á netið. Kobolt- og nikkelprísirnir vísa eisini stórar sveiggj, drivnar av órógvum í veitingarketuni og geopolitisku viðurskiftunum. Demokratiska Lýðveldið Kongo veitir yvir 70% av alheims kobolti, meðan Indonesia er komið fram sum ein stórur nikkelframleiðari.
Hesin príssvingandi og útboðskonsentratiónin hava framskundað tvær lyklagongdir: skifti móti lægri-kostnaðarligum LFP-evnafrøði og menning av kobolt-fríum alternativum. Í 2024 mentu granskarar á Georgia Tech eina jarnkloridkatodu, sum kostaði einans 1-2% av vanligum tilfari, samstundis sum hon goymdi javnvirðis orku. Hóast enn royndarlig, so kundu slík gjøgnumbrot grundleggjandi umskapað battaríbúskapin.
Avrikiseginleikar tvørtur um forrit
Ymiskar forrit krevja ymiskar katodu avrikisprofilar. El-akfør raðfesta orkutøttleika til koyribreyt, brúkaraelektronikk virðismetir kompakta stødd, og netgoymsla leggur dent á súkklulív og trygd.
Orkutøttleikin er sera ymiskur alt eftir evnafrøði. NMC 811 og NCA geva 200-270 Wh/kg á kyknustøði, sum ger, at elbilar kunnu náa 300-400 míl av rækju. LFP bjóðar lægri orkutættleika við 140-170 Wh/kg men kompensera við yvirskipaðum langlívi-framleiðarar sum BYD hava uppnátt kappingarfør EV-øki gjøgnum cellu-til-pakka integratión, sum burturbeinir modul og økir um rúmdarvirkni.
Ringrásarlívið umboðar talið av løðing-útlátsringrásum, áðrenn kapasiteturin minkar til 80% av upprunaligu. LFP skara framúr her við 2.000-4.000 ringrásum, samanborið við 1.000-2.000 fyri NMC og 500-1.000 fyri LCO. Hendan longda livitíð ger LFP til eina perfekta orkugoymslu, har battarí kunnu súkkla dagliga í 10-15 ár. Høgnikkel NMC niðurbrótist skjótari orsakað av strukturellum óstabiliteti og síðureaktiónum við høgum spenningum, og tað krevur varliga hitastýring.
Trygdareginleikar stava frá termiskum og kemiskum stabiliteti. LFP vísir serliga trygd-hansara sterku P-O bindingar forða fyri súrevnisfrígeving undir termiskum hendingum, og tilfarið fer ikki undir eksotermiska niðurbróting fyrr enn omanfyri 270 stig . NMC og NCA katodur niðurbrótast við lægri hita (200-250 stig ) og sleppa súrevni, sum kann brenna termiskan rýming. Hetta greiðir frá, hví LFP ræður yvir kinesiska EV-marknaðinum, har hitatrygdin fær størri reguleringsliga eftirlit.
Kraftførleikin er treytaður av litium-ion diffusiónstíðum og elektroniskari leiðslu. Trí-dimensionella spinelbygnaðurin hjá LMO ger skjótan ionflutning møguligan, og stuðlar útløðingartíðum upp til 20C-sum merkir, at battaríið teoretiskt kann løða fulla kapasitetin uppá einar 3 minuttir. NMC og NCA handfara vanliga 1-3C ferðir, meðan LFP umsitur 1C samfelt við 5C toppspreingingum tá rætt konstruerað.
Rakstrarhitabilið ávirkar avrikið í ekstremum veðurlag. LFP fær álvarsligari kapasitetstap í køldum veðri orsakað av minkaðari litium-ion mobiliteti við lágum hita. NMC og NCA halda betri kalt-veðurlagsúrslit men krevja virkna hitastýring fyri at forða fyri ovurhiting í heitum veðurlag. Summir framleiðarar brúka nú battarí for-hitaskipanir til at gera LFP rakstur møguligan á norðaru marknaðum.

Endurnýtsla og ringbúskapartilgongdir
So hvørt sum battaríútbyggingin skundar undir, er endurnýtsla av katodutilfari vorðin avgerandi fyri burðardygd í veitingarketuni og umhvørvisábyrgd. Tríggjar høvuðsendurnýtslutilgongdir eru komnar fram: vatnmálm, pyrometallurgi og beinleiðis endurnýtsla.
Hydrometallurgiskar tilgongdir upploysa katodutilfar í súrupploysnum, og síðani selektivt útseta og reinsa einstakar metallir. Hesin hátturin endurvinnur litium, nikkel, kobolt og mangan við 95-99% effektiviteti men framleiðir munandi spillivatn og kemiskt burturkast. Patenteraða Hydro-to-Cathode® tilgongdin hjá Ascend Elements betra um siðbundnu vatnmálmvinnuna við at sleppa undan upp til 15 millumstigum og minka um koltvísýringina við 49% í mun til jomfrútilfarsframleiðslu.
Pyrometallurgisk endurnýtsla smeltar battarí við høgum hita fyri at skapa metallegeringar, sum virðismikil evni verða vunnin úr. Meðan pyrometallurgi er einfaldari og før fyri at virka heil battarí uttan umfatandi for-viðgerð, brúkar hon munandi orku og missir litium til slag. Útlátið av vakstrarhúsgassum frá pyrometallurgiskari viðgerð er umleið tvær ferðir tað frá hydrometallurgiskum háttum.
Beinleiðis endurnýggjan umboðar nýggjastu tilgongdina-at viðgera niðurbrotið katodutilfar heldur enn at bróta tey niður í samansetingarmetal. Hesin hátturin fevnir um at skilja virkin tilfar frá bindandi evnum og streymsavnarum, og síðani at fylla upp á mist litium gjøgnum fast-tilstandssintering, hydrotermiska viðgerð ella bráðnað saltviðgerð. Beinleiðis endurnýtsla krevur 60-80% minni orku enn útvinningargrundað endurnýtsla og framleiðir einki spillivatn. Nýggjari kanningar vísa, at beinleiðis endurnýggjaðar NMC-katodur kunnu passa ella fara upp um avrikið hjá jomfrútilfari.
Redwood Materials rekur fyrsta handilsliga -skala katodu endurnýtsluvirkið í USA, sum virkar 30.000 tons árliga við kapasiteti, sum fer at hækka til 60.000 tons seinast í 2024. Teirra egna reduktiv kalsineringstilgongd er drivin heilt av e{li}nd6. at sleppa undan nýtslu av fossilum brennievni. Anleggið endurvinnur 95% av litium úr battarískroti og umskapar tað til há-katodu-forstøðuevni við lægri umhvørvisávirkan enn primær nám.
Reglurnar hjá Evropeiska Samveldinum um battarípass, sum koma í gildi frá 2027, fara at áleggja minsta endurnýtsluinnihald í nýggjum battaríum og gjøgnumskygni tvørtur um veitingarketuna. Hesin politikkurin hevur elvt til yvir 4,5 milliardir evrur í endurnýtslu av undirstøðukervinum síðani 2022, har anlegg eru ætlað í Týsklandi, Svøríki og Ungarn.
Vegleiðing í katodutøkni
Gransking heldur fram við at trýsta katodu avrikismørk, samstundis sum hon viðger kostnaðar- og burðardygdar avbjóðingar. Fleiri lovandi gongdir eru farnar fram móti kommersialisering.
Einkrystall-NMC-partiklar eru í staðin fyri núverandi polykrystalliskan bygnað. Einkrystallar burturbeina kornmørk, har sprekkur byrja, og betra munandi um ringrásarlívið og mekaniskan stabilitet. CATL og aðrir framleiðarar eru farnir undir royndarframleiðslu av ein-krystallkatodum, sum varðveita 90% av kapasitetinum eftir 4.000 ringrásir-tvífalt livitíðina hjá vanligum NMC.
Litium-ríkar mangan-baseraðar katodur (LMR-NMC) kunnu geva yvir 250 mAh/g kapasitet við at nýta bæði skiftismetal og súrevnisredox-reaktiónir. Men spenningsdoyving undir súkkling og vánaligur rentuførleiki hava avmarkaða handilsliga nýtslu. Nýggjari framgongd í dopingstrategium og yvirflatuhúðingum er við til at loysa hesar avbjóðingar, og fleiri fyritøkur miða eftir at koma á marknaðin í 2026.
Mangan-ríkar formuleringar hava til endamáls at minka um nikkel- og kobolt-avhengi, samstundis sum høga avrikið verður varðveitt. BASF tók í mars 2024 eitt royndarverk í nýtslu serliga til mangan-ríkar katodur, og viðurkendi, at mangan kostar 10-20 ferðir minni enn nikkel. Optimeraðar Mn-ríkar samansetingar náa 85-90% av orkutættleikanum hjá NMC 811 til munandi lægri kostnað.
Natrium-ion battarí við preussiskum bláum katodum bjóða eina fullkomna burturbeining av litium og kobolti. Meðan orkutøttleikin framvegis er lægri enn litium-ion (140-160 Wh/kg), ger nøgdin av natrium og lægri kostnaðurin tað lokkandi til støðuga goymslu og stutt-røkja elbilar. Kinesiski framleiðarin CATL byrjaði hópframleiðslu av natrium-ion battaríum í 2023, og orkutættleikin verður mettur at røkka 200 Wh/kg í 2027.
Fast-battarí lova at kollvelta katodusniðgevingina við at skifta flótandi elektrolyttar út við fast keramikk ella polymerar. Hetta ger tað møguligt at nýta hægri-spennings katodutilfar og litiummetal anodur, sum møguliga røkka 400-500 Wh/kg á kyknustøði-næstan dupult streymtøkni. Men faststovubattarí hava avbjóðingar við framleiðslu skalerbarleika og interfacial mótstøðu. Fleiri fyritøkur, eitt nú QuantumScape, Solid Power og Toyota, miða eftir vinnuligari framleiðslu millum 2025-2030.
Integratiónin av kunstum intelligensi og maskinlæru í katodumenningini er við til at skunda undir uppdaganartíðarlinjur. Granskarar brúka nú roknimodell til at kanna túsundtals møguligar samansetingar, og siga frammanundan um teirra elektrokemisku eginleikar áðrenn syntesu. Hendan tilgongdin eyðmerkti fyri stuttum fleiri nýggj há-entropi katodutilfar, sum vísa yvirskipaðan stabilitet og kapasitetsvarðveitslu.

Ofta spurdir spurningar
Hvat avger katodu virkið tilfarskostnað?
Rávøruprísirnir standa fyri 70-80% av katodukostnaðinum. Litium, nikkel og kobolt eru fremstu kostnaðardrivararnir, har kobolt er tað dýrasta við $25.000-35.000 fyri tonsið. Viðgerðarfløkjan ávirkar eisini kostnaðin-høgar nikkelkatodur krevja strangari reinleikaeftirlit og framleiðsluumstøður, og tað økir um framleiðsluútreiðslurnar. LFP katodur kosta 30-40% minni enn NMC fyrst og fremst orsakað av at brúka nógv jarn í staðin fyri skerdan nikkel og kobolt.
Kann katodutilfar frá ymiskum battarísløgum blandast í endurnýtslu?
At blanda katodusløg undir endurnýtslu minkar um effektivitetin og vørugóðskuna. NMC, NCA, og LFP hava ymiskar evnafrøðiligar samansetingar, sum krevja serstakar virkisparametrar. Men endurnýtslufyritøkur sum Redwood Materials og Li-Cycle hava ment fleksiblar tilgongdir, sum kunnu handfara blandaðar rávørur við at sortera battarí áðrenn tey virka ella stilla kemiskar viðgerðir. Sum gransking vísir, at tilætlað at blanda ávís katodusløg í stýrdum lutfalli kundi skapt nýtt tilfar við millumeginleikum, hóast hetta framvegis er royndarligt.
Hvussu ávirkar katoduval battarítrygdina?
LFP-katodur eru í sjálvum sær tryggari orsakað av sterkari fosfatbindingar, sum forða fyri súrevnisfrígeving undir termiskum hendingum. Tey fara ikki undir rýming fyrr enn hitin fer upp um 270 stig . Nikkel-ríkar katodur (NMC 811, NCA) byrja at niðurbrótast umleið 200 stig og sleppa súrevni, sum framskunda termiska rýmingina. Hetta forklarar størri útbreiðsluna av battaríeldum í elbilum við høgum-orku-tættleika, sum brúka nikkel-ríkar kemikaliir. Men framkomnar battarístýringarskipanir og hitastýringar hava gjørt NMC battarí góðtikið trygg til flestu forrit.
Hvørji óreinindi ávirka katoduvirksemið mest?
Iron contamination is particularly problematic-even trace amounts (>10 ppm) kann elva til innanhýsis stuttstreym og kapasitetin doyvir. Svávul, vanadium og kalsium niðurbróta eisini avrikið við at órógva kristallbygnaðin og økja um mótstøðuna. Fortilfar við høgum-reinleika náa vanliga 99,5-99,9% reinleika við jarninnihaldi undir 5 ppm. Endurnýtt katodutilfar skal reinsast nógv fyri at fáa burtur uppsamlað óreinindi frá undanfarnum battarílívsringrásum.
Katoduvirkið tilfar situr á vegamótinum millum tilfarsvísindi, elektrokemi og framleiðsluverkfrøði. Áhaldandi menningin av katodukemi-javna avrikið, kostnaðin og burðardygdina-fer grundleggjandi at mynda ferðina á el-akførum og varandi orkugoymsluútbygging komandi áratíggjuni.
