Hvat er Innanhýsis mótstøðu?

Innanhýsis mótstøða er mótstøðan móti streymstreyminum innan fyri eitt battarí, sum er samansett av ohmiskari mótstøðu frá tilfari og polarisatiónsmótstøðu frá elektrokemiskum tilgongdum. Tað elvir til spenningsdropar undir rakstrinum og økist, so hvørt sum battaríini eldast, og ávirkar beinleiðis avrikið, effektivitetin og lívstíðina.

Hendan mótstøðan er til í øllum battaríum, tí tilfarið{0}elektrodur, elektrolyt, skiljarar og samband- eru ikki fullkomin leiðarar. Tá streymurin rennur ígjøgnum eitt battarí, umskipar sum el-orka til hita heldur enn at stýra tínari eind, og hetta orkutapið stavar frá innanhýsis mótstøðu.

Hvussu Innanhýsis mótstøðu virkar í battarískipanum

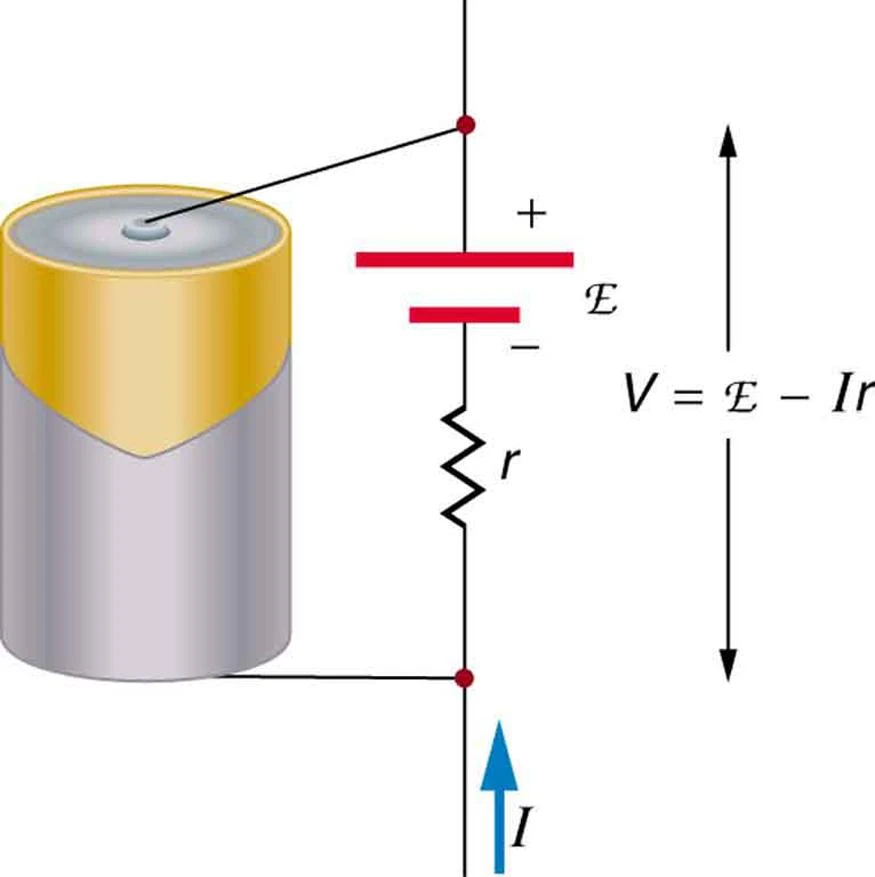

Eitt battarí virkar sum meira enn ein einføld spenningskelda. Sambært setninginum hjá Thévenin kann eitthvørt ítøkiligt battarí modellerast sum ein ideell spenningskelda, sum er knýtt at røð við síni innanhýsis mótstøðu. Hetta modellið greiðir frá, hví battaríspenningurin fellur undir last{{2}>innara mótstøðuna brúkar nakað av framleiddu spenninginum.

Tá tú mátar opna -}}}) á einum spenningi (uttan last), sært tú hansara elektromotivekraft (EMF). Set tað battaríið í samband við eitt tól, og terminalspenningin fellur beinanvegin. Munurin á hesum báðum virðunum avdúkar spenningin, sum innanhýsis mótstøðuførið brúkar. Sambandið fylgir lógini hjá Ohm: Spenningdropin svarar til núverandi faldað við innanhýsis mótstøðu (V=IR).

Fyri eitt battarí við 12V EMF og 0,02Ω innanhýsis mótstøðutekning 200A, røkkur innanhýsis spenningsdropin 4V, og soleiðis er bert 8V við terminalunum. Hendan dramatiska minkingin forklarar brownouts í høgum{6}}streymsforritum og hví innanhýsis mótstøða hevur týdning meira enn nógv gera vart við.

Komponentir av innanhýsis mótstøðu

Innanhýsis mótstøða er ikki eitt fyribrigdi-it sameinir fleiri mótstøðusløg, sum svara ymiskt til battaríviðurskifti.

Ohmic mótstøða

Ohmisk mótstøða umboðar beinleiðis el-mótstøðuna hjá battarítilfarinum. Tað stavar frá:

Elektronisk mótstøða: Resistiviteturin av elektrodutilfari, streymsavnarum og innanhýsis sambondum. Sjálvt metallir leiða ófullkomiliga orsakað av krystalliskum ófullkomileika, óreinskapi og elektronsamanstoytum innan leiðaragitterið.

Ionisk mótstøða: Mótstøðan móti ionrørsluni gjøgnum elektrolytin og skilnaðarmannin. Elektrolytleiðsla, ionmobilitetur og skilnaðargjøgnumføri stuðla øll. Hesin parturin svarar beinanvegin til núverandi streym og fylgir lógini hjá Ohm júst.

Eitt frískt AA alkaliskt battarí hevur vanliga 0,15Ω ohmisk mótstøðu við stovuhita, sum hoppar til 0,9Ω við -40 stig, so hvørt sum minkað ionmobilitetur økir um ionmótstøðuførið. Við 40 stigum fellur tað til umleið 0,1Ω, so hvørt sum elektrolyttdiffusiónsstuðulin økist.

Polariseringsmótstøðan

Polarisatiónsmótstøðan kemur fram úr elektrokemiskum tilgongdum undir løðing og útláti. Ólíkt ohmiskari mótstøðu broytist tað dynamiskt út frá, hvussu battaríið virkar.

Elektrokemisk polarisering: Tá streymur rennur, krevja elektrokemiskar reaktiónir við elektroduflatum aktiveringsorku. Battaríið skal útluta eyka spenning fyri at vinna á orkuforðingini fyri elektronflyting millum elektrodu og elektrolyt. Hendan polariseringin byggir upp á mikrosekundskalanum og minkar, tá streymurin minkar.

Konsentratiónspolarisering: Meðan battaríini løða, mennast ionkonsentratiónsgradientar innan fyri elektrolytið. Øki nærhendis elektrodunum gerast tømd, meðan onnur øki halda størri konsentratiónir. Hendan ójavnvágin skapar diffusiónsmótstøðu, tí ionir skulu flyta seg móti konsentratiónsgradientunum. Konsentratiónspolarisatiónin mennist yvir sekund og umboðar ein týðandi mótstøðupart undir høgari {3} verandi útlát.

Saman kunnu hesar polarisatiónseffektir fara upp um ohmiska mótstøðuføri, serliga í litium-ion akfarsbattaríum, har høg útløðingartíðir skapa munandi konsentratiónsgradient.

Innanhýsis mótstøðu íLitium-ion Akfarsbattarí

Lithium-on akfarsbattarí hava serstakar innanhýsis mótstøðueginleikar, sum beinleiðis ávirka avrikið við el-akfari. Hesi battarí halda vanliga innanhýsis mótstøðu undir 1mΩ pr. kyknu orsakað av teirra stødd og optimeraða sniði til høg{3}} núverandi forrit.

Innanhýsis mótstøðan í litium-onkyknum er framvegis lutfalsliga flat tvørtur um ymiskar tilstandir av løðing-, sum skiftast frá umleið 270mΩ við 0% til 250mΩ við 70% løðingstilstandi. Hendan stabiliteturin kontraterar hvassliga við nikkel{{7} grundaðum battaríum, har mótstøðan sveiggjar dramatiskt við løðingarstøði.

Men aldringin ávirkar munandi litium-on innanhýsis mótstøðu. Sum battaríir ringrásar, byggir eitt passivatiónslag, sum kallast fast elektrolyttinterfasa (SEI), upp á elektrodum. Hetta SEI-lagið økir um innanhýsis mótstøðu og virkar sum ein álítandi indikatorur fyri battaríheilsu. Tá innanhýsis mótstøða hækkar munandi omanfyri grundvirðini, signalerar hon, sum nærkast enda{{4}av->lívsviðurskiftum.

Fyri el-akfør ávirkar henda mótstøðan beinleiðis:

Koyribreyt: Hægri innanhýsis mótstøða umskapar meira orku til hita heldur enn framdrift. Eitt battarí við tvífaldari innanhýsis mótstøðu kann missa 15-20% av effektiva økinum undir vanligum koyriumstøðum.

Topporkuflutningur: Akfarsakseleratiónin er treytað av, at battaríið kann bera fram við høgum{0}}, sum hava pulsar við høgum{0} verandi pulsum. Økt mótstøðuføri avmarkar streymstreymin, og minkar um tøku orkuna. Eitt EV battarí við 50mΩ mótstøðu gevur munandi størri akseleratión enn eitt við 200mΩ.

Hitaleiðsla: Mótstøða- genereraður hiti krevur virknar køliskipanir. Hitin, sum verður framleiddur, javnvigar við I2R, so størri mótstøða økir um kølikrøvini og orkunýtsluna.

Løðisferð: Innanhýsis mótstøðumark skjótt- løðingartíðir. Høg mótstøða elvir til ov nógva spenningshækking undir løðing, og noyðir løðistýringar at minka um streymin fyri at fyribyrgja yvirspenningsviðurskiftum.

Faktorar, sum ávirka innanhýsis mótstøðu .

Fleiri breytir ávirka innanhýsis mótstøðuvirði, og skapa fløktar samspæl, sum avgera battaríavrikið undir ymiskum umstøðum.

Hitaávirkan

Hiti broytir dramatiskt innanhýsis mótstøðuføri gjøgnum ávirkanina á ionmobilitet og evnafrøðiligar reaktiónstíðir. Køldu hitin bremsar ionrørsluna gjøgnum elektrolytið, og tað økir um ionmótstøðuna. Ein litium-ion-kyknan við -20 stig kann vísa 2-3 ferðir mótstøðuna, sum varð mátað við 25 stigum .

Heitt hitin minkar yvirhøvur um mótstøðuførið við at økja um ionmobilitet og reaktiónskinetikk. Men ov nógv hita niðurbrótir battarítilfar, sum í síðsta enda økir um langa -} og termmótstøðuføri gjøgnum framskundaða aldring.

Statur

Ymiskar battaríkemi vísa týðandi mótstøðumynstur tvørtur um løðingstilstand. Lithium-on battarí halda lutfalsliga støðuga mótstøðu frá 20% til 80% løðingsstandi, og økist bert við spenningsekstremum.

Nikkel-metal-hydridbattarí vísa nógv størri mótstøðubroyting. Teir vísa toppmótstøðu beint eftir fulla útlát og eftir fulla løðing. Optimal avrikið kemur fram eftir fleiri tímar av hvíld eftir løðing, tá konsentratiónsgradientarnir javna.

Aldur og súkklutal

Battaríaldring økir um innanhýsis mótstøðu gjøgnum fleiri niðurbrótingarmekanismur:

SEI lag tjúkking á litium-on anodur

Elektrolyt niðurbróting minkandi leiðsluføri

Elektrode materiell bygnaðarbroytingar

Tap av virknum tilfari frá elektrodum

Økt kontaktmótstøða við sambondum

Ein nýggj litium-ion-kykna kann byrja við 30mΩ og klintra upp á 80-100mΩ eftir 1000 ringrásum. Handan 150% av byrjanarmótstøðuni gevur vanliga boð um, at kapasiteturin er farin undir 80% av metta virðinum.

Útlátsstig

Núverandi lutakast ávirkar mátaðu mótstøðuførið gjøgnum polarisatiónseffektir. Hægri útlátstíðir skapa størri konsentratiónsgradient og álvarsligari elektrokemiska polarisering. Eitt battarí kann vísa 40mΩ við 1C útláti men 65mΩ við 5C útláti orsakað av hesum dynamisku mótstøðuni.

Máting av innanhýsis mótstøðu

Nágreinilig innanhýsis mótstøðumáting krevur at skilja ymiskar kanningarhættir og teirra forrit.

AC Impedansháttur (AC{0}}IR)

AC-hátturin nýtir eitt lítið skiftisstreymsignal-, vanliga við 1kHz frekvens{{2} og mátar spenningssvarið. Hetta høga{4}}>frekvenssignalið mátar fyrst og fremst ohmisk mótstøðu, tí polarisatiónseffektir mennast ikki fult út á hesum tíðarskeiðum.

AC{0} IR royndarfyrimunir:

Ikki- oyðileggjandi til battarí

Skjót máting (millisekund)

Støðug, endurtakandi úrslit

Standardháttur til framleiðsluroyndir

1kHz-frekvensurin varð valdur, tí hann fangar ohmisk mótstøðu, samstundis sum hann slepti undan hægri elektrokemiskum tilgongdum. Hetta merkir tó, at AC-IR-virðini síggjast lægri enn DC-mátingar, tí polarisatiónsmótstøðuføri ikki eru fult fangað.

Battaríroyndir, sum verða nýttir í el-akfarsframleiðslu, máta ofta við fleiri frekvensum (100Hz til 10kHz) fyri at eyðkenna ymiskar mótstøðupartar betur. Ein Nyquist-plot frá elektrokemiskari impedansspektroskopi kann skilja ohm, løðingsflyting og diffusiónsmótstøðu.

DC mótstøðuháttur (DC{0}}IR)

DC-hátturin nýtir ein støðugan streympuls (vanliga 2-3 sekund) og mátar spenningsfall. Hetta fangar samlaðu innanhýsis mótstøðuna eisini allar polarisatiónseffektir, so hvørt sum tær mennast.

DC{0} IR mátingargongd:

Skráset opna-}} og spenningspenning (V₁)

Smyr støðuga streymbyrðu (I)

Skrásett spenningur eftir stabilisering (V2)

Rokna: R=(V14 - V2) / I

Hesin hátturin avdúkar mótstøðuførið, sum verður upplivað undir veruligum battarívirksemi, og ger hana meira viðkomandi fyri avrikisspádómin. Høgir royndarstreymar kunnu tó stressa smá battarí, og elektrodupolarisering krevur nágreiniliga tíðarætlan fyri at sleppa undan mátifeilum.

Fyri eitt ítøkiligt dømi: Eitt battarí, sum vísir 3,8V avloyst og 3,5V undir 20A last, hevur innanhýsis mótstøðu á (3.8 - 3.5) / {{4}Ω ella 15mΩ.

Pulsroynd

Framkomnar royndir nýta fleiri streympulsar við ymiskum ferðum fyri at eyðkenna, hvussu mótstøðuføri broytist við streymstøði. Hesin teknikkurin kortleggjar fullkomna mótstøðuprofilin hjá battarínum tvørtur um rakstrarøkið.

Ein vanlig pulsroyndarrøð kann vera:

5-sekund pulsur við 1C-rentu

5-sekund pulsur við 3C-rentu

10 sekund pulsur við 5C-rentu

Upptøkuspenningssvar til hvønn

Hesi dátu avdúka, um mótstøðan økist linjurætt við streymi ella vísa ikki-linjuføra atferð, sum vísir álvarsligar polarisatiónsvirkni.

Ávirkan á battaríframførslu

Innanhýsis mótstøða ásetur grundleggjandi tættir í battaríatferðini, sum brúkararnir uppliva beinleiðis.

Runtime og Kapasitetur

Hægri innanhýsis mótstøða styttir um koyritíðina undir støðugum kraftbyrðum. Tá ein battarígevari veitir streym, brúkar innanhýsis mótstøðan spenning, sum annars hevði streym til lastin. So hvørt sum mótstøðan økist, fellur endaspenningurin skjótari, og røkkur avmarkingarspenninginum fyrr.

Gransking av fartelefonbattaríum vísti hetta ógvusliga. Trý battarí við eins kapasitetsmetingum men ymiskar innanhýsis mótstøður vórðu kannaðar undir uppgerðum GSM-byrðum:

Nikkel-cadmium (155mΩ): 120 minuttir talutíð við 3C útláti

Lithium-on (320mΩ): 50 minuttir talutíð við 3C útláti

Nikkel-metal-hydrid (778mΩ): Mislað at virka við 3C útláti

Nikkel-metal-hydrid battaríið, hóast hon hevði nøktandi kapasitet til longri talutíð, kundi ikki geva nóg mikið av streymi orsakað av ov nógvari innanhýsis mótstøðu. Høga mótstøðan hjá henni elvdi til spenningssag undir rakstrarmarkinum á telefonini.

Virksemi og hitaættarlið

Motstandur umskapar el-orku til at hita gjøgnum Joule-effektina (P=I2R). Hetta umboðar reint burturkast-orka, sum kundi havt stýrt forritinum í staðin, sum spreiðir seg sum hita.

Fyri litium{0}}on akfar battarítekning 200A við 50mΩ samlaðari mótstøðu:

Hitaframleiðsla=(200A)2 × 0,05Ω=2000W

Hendan samfelda 2kW hitabyrðan krevur munandi køling

Um mótstøðan tvífaldast til 100mΩ, økist hitaframleiðslan til 4kW, tvífalda kølikrøvini og minkar um effektivitetin í akfarinum. Hitin spillir ikki bert orku, men framskundar battaríniðurbrótingina gjøgnum hækkaðan rakstrarhita.

Valdsførleiki

Maksimal kraftflutningur er kritiskt treytaður av innanhýsis mótstøðu. Toppstreymútgangurin hjá einum battaríi hendir, tá lastmótstøða er javnbjóðis innanhýsis mótstøðu (imedanssamsvar). Hetta rakstrarpunktið spillir tó 50% av streyminum hjá battarínum innanhýsis sum hita.

Praktiskar forrit virka við størri lastmótstøðum fyri effektivitet, men innanhýsis mótstøða setur framvegis ovara markið á avhendandi kraft. Til el-akfarsakseleratión ásetur battaríiðntertmótstøðan, um motorurin fær nóg mikið av streymi til hámarksmoment.

Ein battarípakki við 400V og 20mΩ innanhýsis mótstøðu kann teoretiskt geva 8MW toppkraft stutt. Sama pakki við 80mΩ mótstøðu fellur til 2MW{{6} a 75% minking í avrikisførleikanum.

Hvussu minka vit um innanhýsis mótstøðu

At skilja innanhýsis mótstøðu førir til strategiir fyri optimering bæði á sniðgevingar- og rakstrarstigum.

Battarísniðgevingarábøtur

Tilfarsval: Brúka høgt-leiðandi elektrodutilfar við lágari polarisering. Einsamallur-krystall katodutilfar, høgt-nikkelformuleringar og optimerað koltvísýringstilsetningar minka øll mótstøðuføri.

Elektrolyt optimering: Lág{0}}viskositetselektrolytir við høgari ionleiðslu minka ionmótstøðuføri. Framkomin tilsetingarevni betra um bleytleika- og ionflutningin.

Elektrode arkitekturur: Tynnar elektrodur minka um diffusiónsfjarstøðurnar. Optimerað streymsavnarasniðgeving minkar um elektroniska mótstøðu. Rætt komprimering javnar tættleika móti ion mobiliteti.

Skilnaðartøkni: Tunnari skiljarar við størri porusiteti minka um mótstøðuna, samstundis sum trygdin verður varðveitt. Keramiskar-húðaðar skiljarar betra um termiska stabilitetin uttan ov nógvan mótstøðuvøkstur.

Rakstrarstrategiir

Hitaeftirlit: Halt battarí innan fyri optimalt hitastig (15{1}}35 stig fyri flestu litium-ion). Virkin termisk umsiting forðar fyri, at bæði kald{4} hiti-hitamótstøðan økist og hita-framskundað aldring.

Løðistýring: Slepp undan ekstremum spenningstilstandum. Halt battarí millum 20{{2}80% løðingstilstand, tá tað ber til fyri at minka um stress-induceraðan mótstøðuvøkstur.

Verandi mørk: Virða C-taksspesifikatiónir. Ovurstórar útlátstíðir skapa polarisering og skunda undir niðurbróting. Fyri langlívið, avmarka varandi útskriving til 1-2C-tøl.

Hvíltíðir: Lat konsentratiónsgradientin javna eftir tungum last. Spenningurin batnar munandi, eftir at 30-60 sekund hvíla, meðan konsentratiónspolariseringin spreiðir seg.

Viðlíkahald og eftirlit

Snildar battarístýringarskipanir hava áhaldandi eftirlit við innanhýsis mótstøðu sum heilsuvísari. Hækkandi mótstøðuvirði elva til ávaringar, áðrenn avrikið versnar merkiliga.

Fyri battarípakkar gerst cellusamsvar kritisk. Um einstakar kyknur fáa høga mótstøðu, gerast tær fløskuhálsar, sum avmarka pakka avrikið. Regluligar kanningar eyðmerkja veikar kyknur, áðrenn tær ávirka allan pakkan.

Rætt sambandsviðlíkahald forðar fyri eyka kontaktmótstøðu. Í stórum akfarsbattarípakkum kunnu leys samband leggja fleiri milliónir-nokk til at ávirka avrikið munandi. Reglulig eftirlit og moment sannroynd halda lág-mótstøðusamband.

Innanhýsis mótstøðu sum heilsuvísari

Battarístøðið hjá heilsu (SoH) er sterkt í samsvari við innanhýsis mótstøðu. So hvørt sum battaríini eldast, doyggja kapasiteturin, meðan mótstøðan hækkar-bæði, sum vísir niðurbróting. Innanhýsis mótstøða gevur fyrimunir til heilsumeting:

Ikki-invasivur: Motstøðumáting krevur bert stuttar streympulsar, ikki fullar útløðingarringarSkjótur: Úrslit, sum eru tøk í sekundum mótvegis tímum til kapasitetsroyndirViðkvæmur: Mótstøðubroytingar koma ofta fram áðrenn munandi kapasitetstapSpáandi: Mótstøðugongdir spáa um, at tað er brúkslívið, sum er eftir.

Gransking vísir innanhýsis mótstøðu kann spáa um battarí enda{{0}av-lív við yvir 95% neyvleika við at brúka dátur frá bara teimum fyrstu 100 ringrásunum. Maskinlærumodell, sum eru venjað á mótstøðudynamikki, klára seg betur enn kapasitetur- grundaðar á spádómar.

Fyri litium-on battarí økir mótstøðan áleið linjurætt við ringrásartali til nærandi enda{{1}av-lív, tá tað akselererar. Ein nýggj kykna, sum byrjar við 30mΩ, kann røkka 50mΩ við 500 ringrásum og 100mΩ við 1000 umførum, áðrenn tað verður framskundað til 150mΩ við 1200 umførum.

Vinnunormar definera vanliga battarí enda{{0}av-lív sum 80% eftir kapasiteti ella 200% av byrjanarmótstøðuni, alt eftir hvat hendir fyrst. Nógv battarí røkka mótstøðumarkið áðrenn kapasitetsmarkið, og ger mótstøðuna til ein meira konservativan heilsumetrik.

Ofta spurdar spurningar

Hvør er munurin á AC og DC innanhýsis mótstøðu?

AC innanhýsis mótstøða mátar fyrst og fremst ohmisk mótstøðu við at brúka høg-frekvenssignal (vanliga 1kHz), sum ikki loyva polarisatiónseffektum at mennast. DC innanhýsis mótstøða fangar samlaða mótstøðuføri herundir polarisering við at nýta varandi streymbyrður. DC-virði fara vanliga upp um AC-virðini við 20-50%, tí tey fevna um dynamiska polarisatiónsmótstøðuføri.

Kann innanhýsis mótstøða minkast, eftir at hon økist?

Tá strukturell niðurbróting hendir-SEI lagvøkstur, virkin tilfarsmissur ella elektrolytniðurbróting{{1} mótstøðuøkingin er varandi. Men fyribils mótstøðan økist frá konsentratiónspolarisering, lágum hita ella dálking onkuntíð kunnu vendast aftur gjøgnum rætta konditiónsringrás ella hitaviðgerð. Frísk elektrolyttskifti undir umvæling kann endurnýggja nakað av avriki.

Hví kenna nøkur battarí heitt undir nýtslu?

Hitaframleiðsla frá innanhýsis mótstøðu ger, at battaríini hita undir útlátinum. Kraftin spreiddi seg, tí hitin svarar til fýrkantin av streymtíðarmótstøðuføri (I2R). Hægri útlátsstreymar geva eksponentielt meira hita. Ein battarítekning 10A við 0,1Ω mótstøða framleiðir 10W av hita{{6}um til at vart við merkiliga hita battaríið innan fáar minuttir.
